概述
地鐵作為公眾聚集場所
GB25506-2010《消防控制室通用技術要求》作出了“消防控制室應能顯示系統內各消防用電設備的供電電源和備用電源的工作狀態和故障報警信息”的強制性規定
參考標準
GB 50157-2013 地鐵設計規范
GB 50116-2013 火災自動報警系統設計規范
GB 25506-2010 消防控制室通用技術要求
GB 28184-2011 消防設備電源監控系統

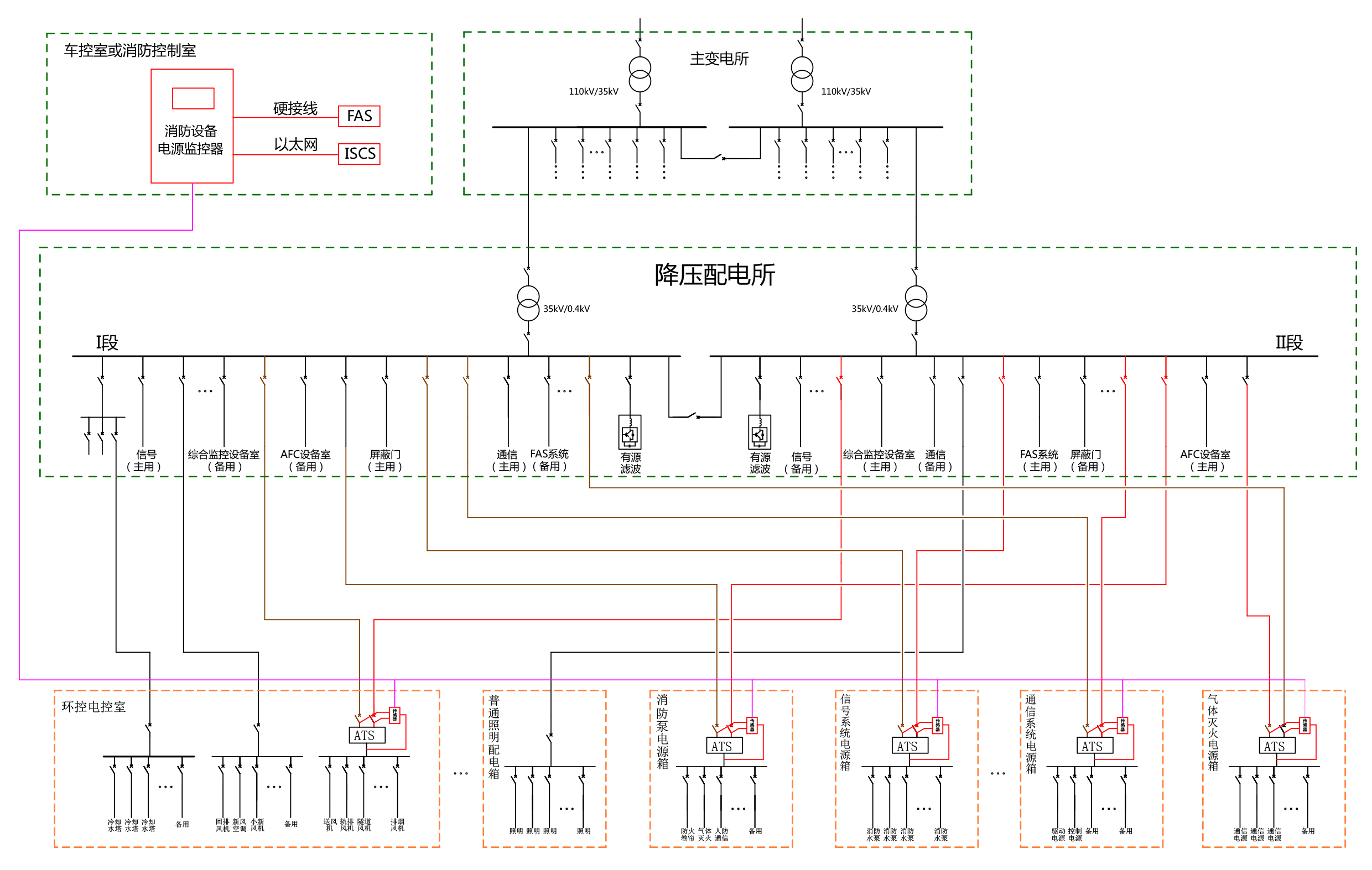

消防設備電源監控系統在地鐵中的應用
消防設備電源監控系統由消防設備電源狀態監控器
消防設備電源監控系統按車站設置
信號傳感器通過消防二總線將實時參數和報警信息上傳給監控主機。消防二總線有效通信距離遠
，無極性，且布線靈活，支持星形、樹形等拓撲結構，施工簡單、維護方便。地鐵消防設備電源監控系統的配置方案

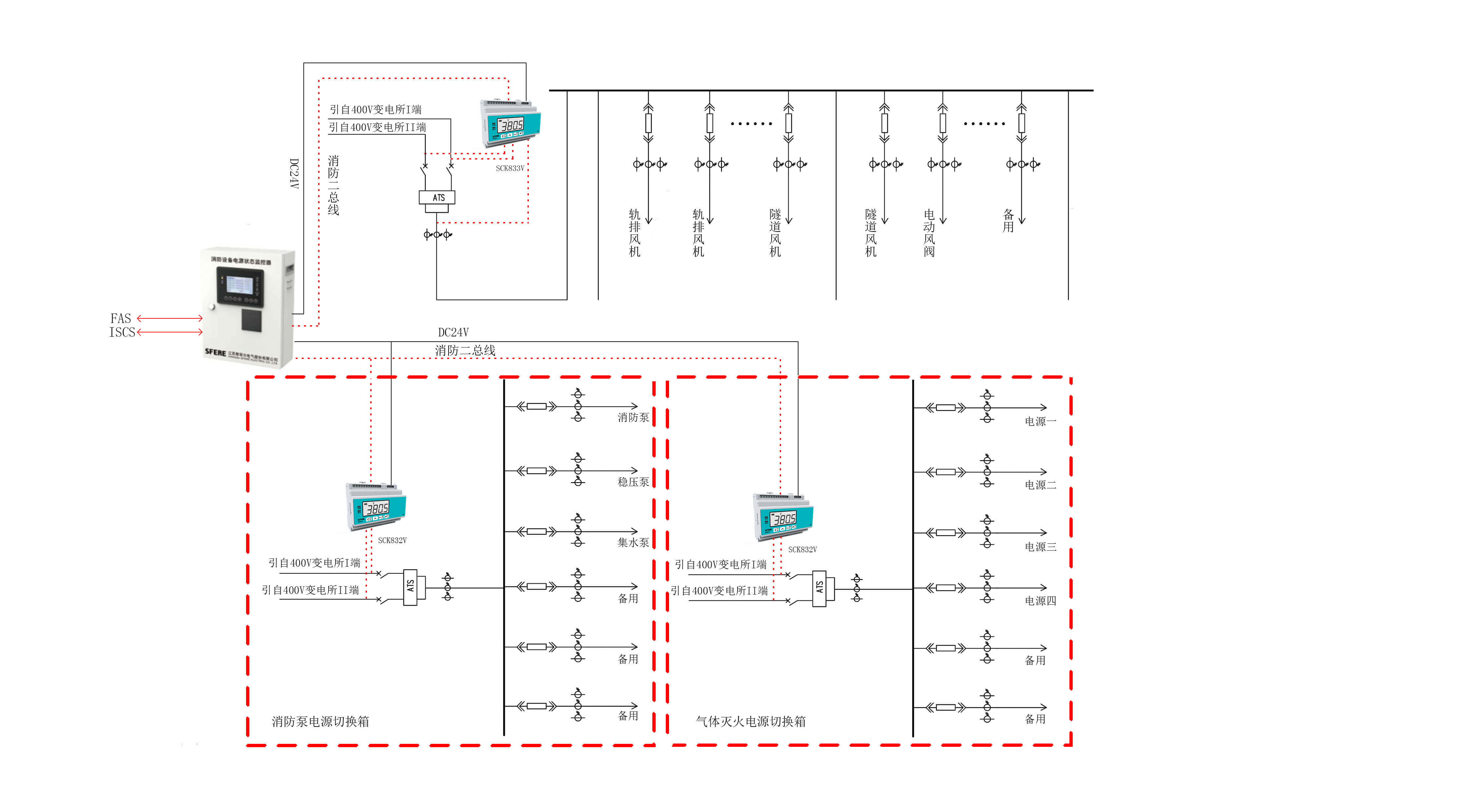

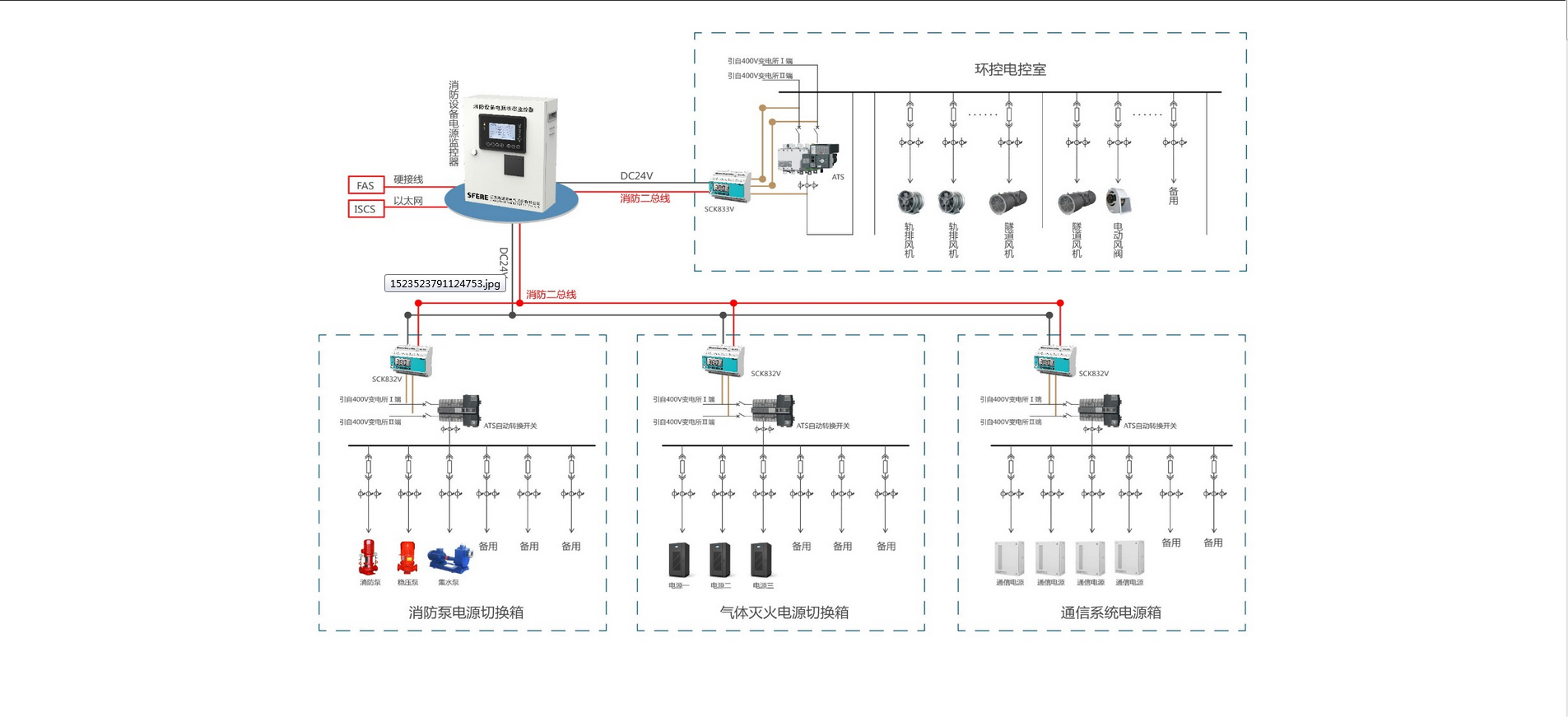

在環控配電室進線柜安裝一只SCK833V電壓傳感器
，同時監測ATS進線（主/備）及出線共計3路電壓，柜內傳感器經消防二總線連接至監控主機下行通信口。在消防負荷、通信、信號等重要負荷配電箱內安裝SCK832V電壓信號傳感器，同時監測ATS進線（主/備）電壓，經消防二總線連接至監控主機
本方案中采用的監控主機為壁掛式
方案特點
1.監控主機與信號傳感器采用消防二總線連接
2.監控主機具備多種通信接口
3.信號傳感器采用模塊化設計，結構緊湊
，占用空間小，安裝靈活，具有就地顯示及報警功能。4.信號傳感器種類齊全，可根據實際監控需求選擇相應模塊
。5.可以實時監測環控一級負荷等重要設備的電壓
、電流。6.采用無極性消防二總線通訊
，接線簡單，維護方便。
監控功能簡介
對于數據中心基礎設施設備
，主要非線性負荷為空調機組和照明及辦公設備等，采用動態消諧式無功補償提升系統功率因數，同時采用有源電力濾波器解決諧波問題，消除諧波對電力系統的危害，避免諧振風險，有效改善用電環境，提升系統可靠性。該方案主要針對數據中心的基礎設施配電
，動態消諧式無功補償部分進行功率因數提升，有源電力濾波器進行諧波治理，從而使系統的功率因數和諧波都能滿足要求，更好地保障數據中心基礎設備的用電需求。實時監測

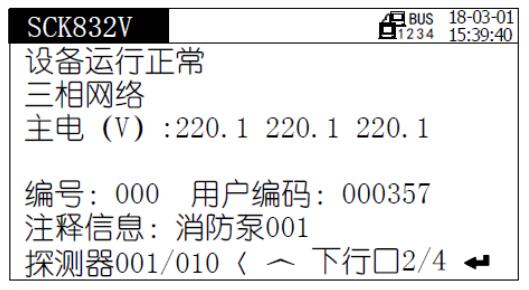

監控設備系統實時監測接入回路的電源電壓和電流
，并在主見面顯示詳情回路名稱編號內容以及各類功能按鈕。
故障顯示
當現場發生通信總線故障
、傳感器自身的功能模塊運行故障及傳感器所監控設備的電源故障時，監控器在20秒內檢測到故障狀態
歷史記錄查詢
監控設備系統自動記錄故障信息
，通過報警查詢和故障查詢可查詢到所有記錄。若記錄條目過多，歷史信息不再需要的時候，可以在“參數設置”中設置清除記錄，這樣就可以清楚設置
權限管理

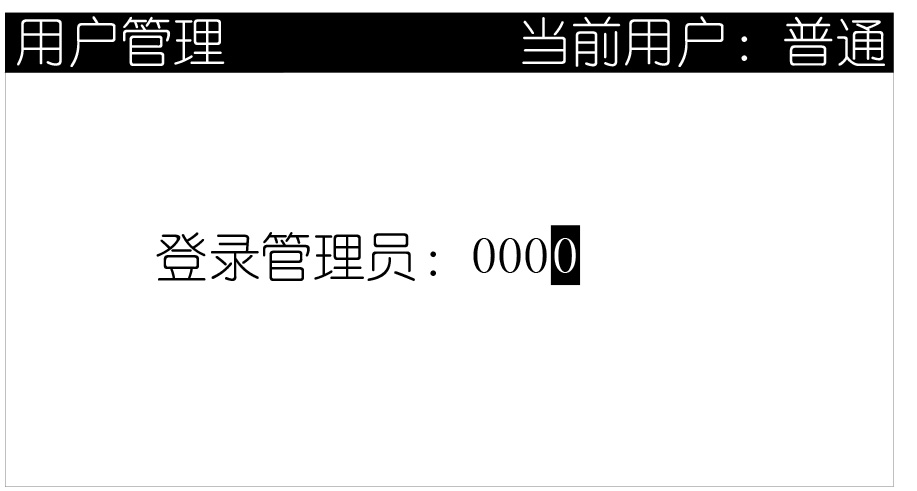

監控設備系統分三級權限
，分別為低級權限、高級權限和管理員級權限，系統啟動后，默認無操作權限登錄。（手動消音操作可在無權限情況下進行操作）
運行信息
監控設備系統顯示監控器所接各類傳感器的在線數和總數
。
產品介紹
消防設備電源狀態監控器
SCK880-B
特點
? 圖形點陣工業液晶
；功能
? 監控報警
應用場景
? 車站車控室
區域分機（中繼器）
SCK860
特點
? 自帶1路消防二總線，可向下監測最多64個信號傳感器
功能
? 延長通訊距離；提供24V電源

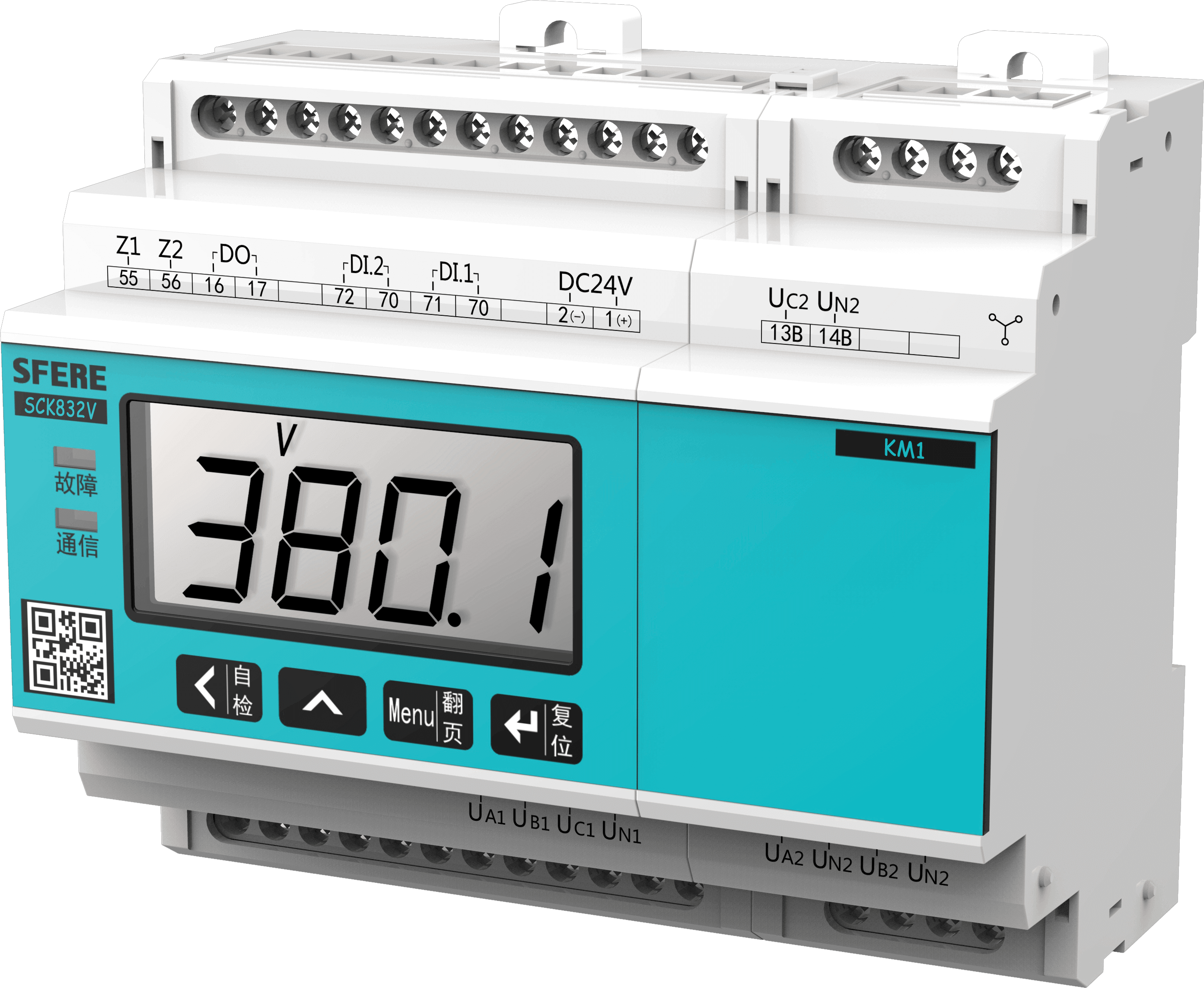

電壓/電流信號傳感器
SCK831VA
、SCK832VA、SCK833VA特點
? 種類齊全，可根據實際監控需求選擇相應模塊；
? 采用模塊化結構設計
功能
? 對消防電源過壓
應用場景
? 環控電控柜
