概述
隨著計算機技術的發展及普及
，利用計算機技術實現對建筑的智能化管理，已成為現代建筑的基本要求?div id="4qifd00" class="flower right">伴隨著網絡技術、現場總線技術和測控技術的飛速發展
，傳統的變配電系統正向測控智能化、監控?zé)o人值守化、信息交換網絡化的方向發展。電力監控系統在變配電領域得到日益廣泛的應用，已成為電力運行科學管理、節能降耗的有力工具。參照標準
JGJ16-2008 民用建筑電氣設計規范
JGJ242-2011 住宅建筑電氣設計規范
GB50314-2015 智能建筑設計標準
GB50016-2014 建筑設計防火規范
GB/T16435.1--1996 遠動設備及系統接口(電氣特性)
GB50054-2011 低壓配電設計規范

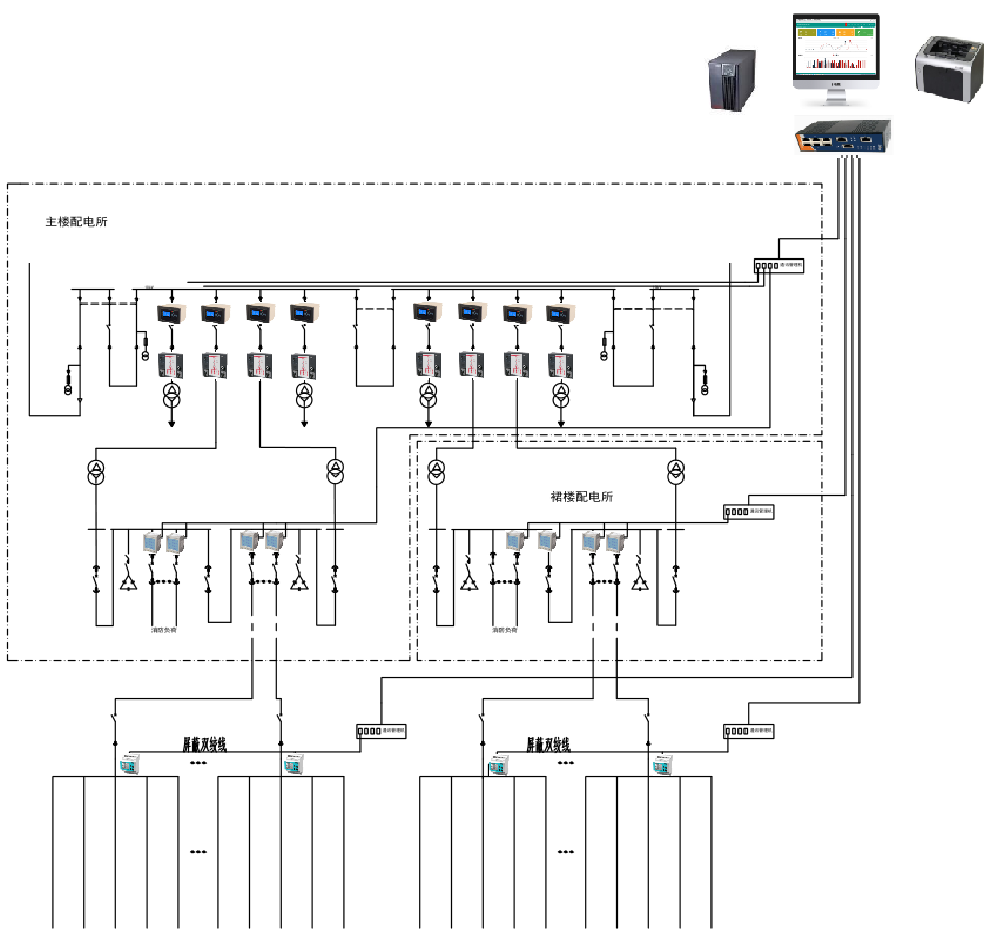

系統結構

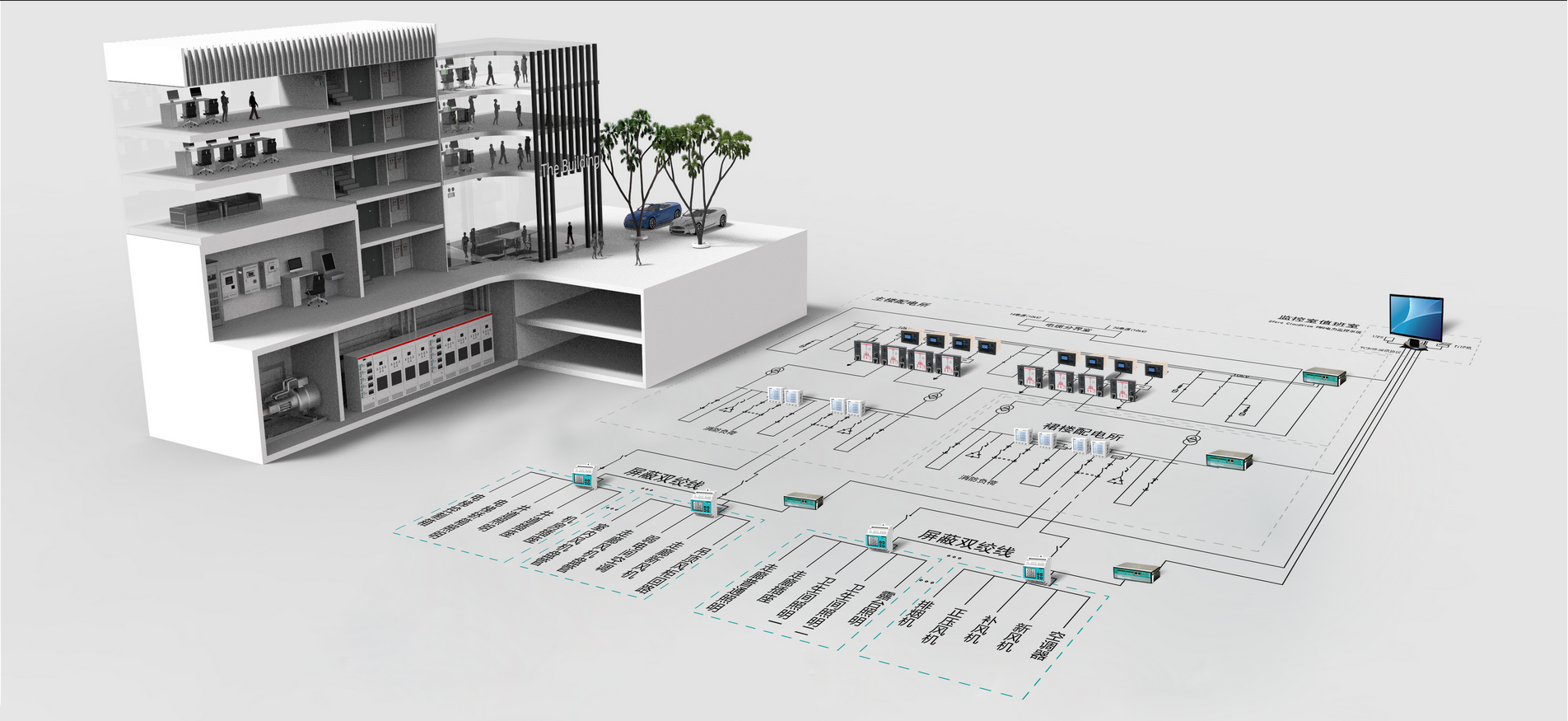

智能建筑的供配電系統由高壓供電系統
、低壓配電系統、變配電所和用電設備組成
與智能建筑供配電系統結構類似
，Sfere-PMS電力監控系統采用分層分布式結構設計，由系統管理層、網絡通信層和現場測控層組成。系統管理層：系統管理層是系統的最高層，由系統軟件平臺和工業計算機
、UPS電源、打印機等硬件組成。通過網絡通信層與現場測控層連接，實現設備的參數配置、數據采集、狀態監視和分析、運行優化控制以及人際交互和系統信息的發布，實現整個系統的監視、網絡連接和數據管理。網絡通信層：網絡通信層是由各類通信設備和通信介質組成的網絡
，實現系統整體管理層與現場測控層設備間的信息交互。網絡一般采用工業以太網、光纖環網以及RS485總線結構，主要包含S3100系列通信管理機、工業以太網交換機、光纖收發器以及光纖、通信線纜等設備。現場測控層：由安裝的各類智能儀表和裝置組成，實現測量
、監視、通信和控制等功能?div id="4qifd00" class="flower right">設計設備主要有：sfere系列電能質量檢測儀、WDH-31系列電動機保護控制器
組態方式方便
擴展性能強大。支持大量的第三方設備和多種現場總線
組網方式靈活
。支持單站監控、雙機熱備冗余監控應用控件豐富。提供各類圖形化顯示
、趨勢分析、報表工具、運行診斷等，方便用戶在不進行任何底層開發的基礎上就能組態出功能完善的運行工程。網絡互連功能強大
。具備DDE接口、OPC、串口及TCP/IP數據轉發等與各類上級系統如BA系統進行系統的互連系統功能

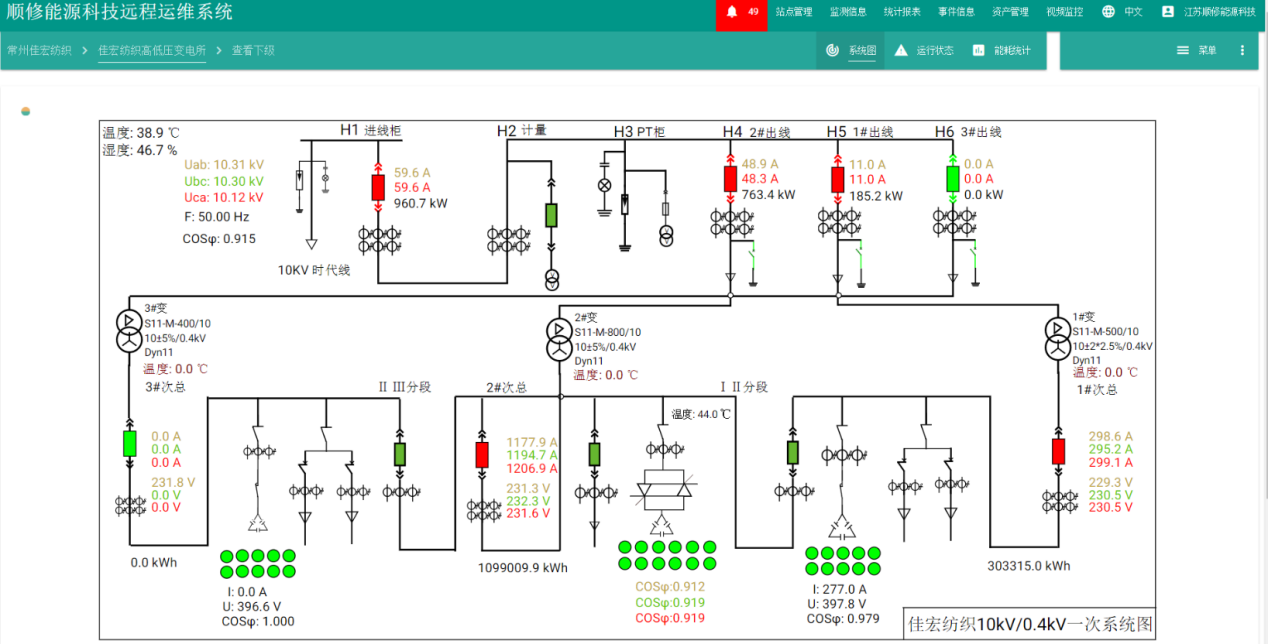

用戶可通過變配電系統一次圖

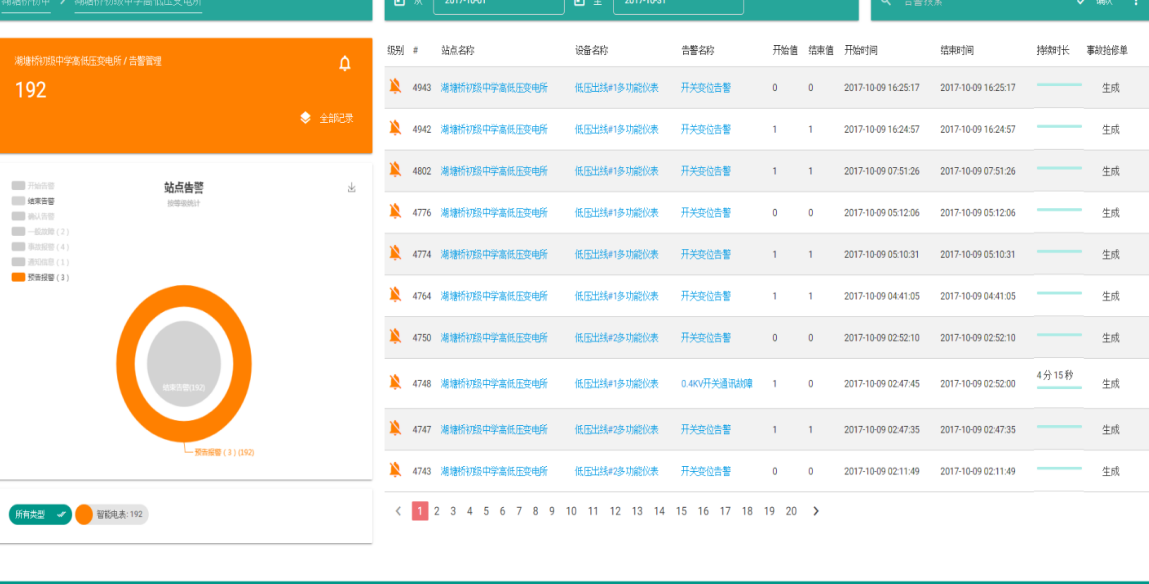

系統越限報警
用戶可通過計算機的交互界面對各個回路的各個電量參數進行報警設置

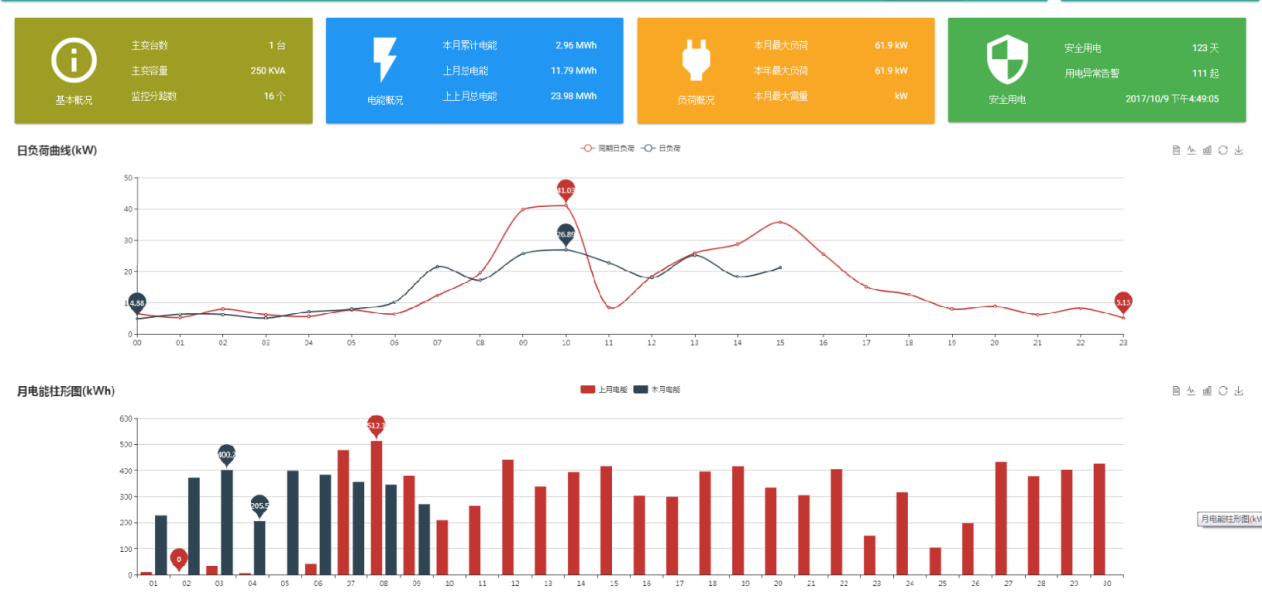

圖形化分析
系統可生成動態圖像系統

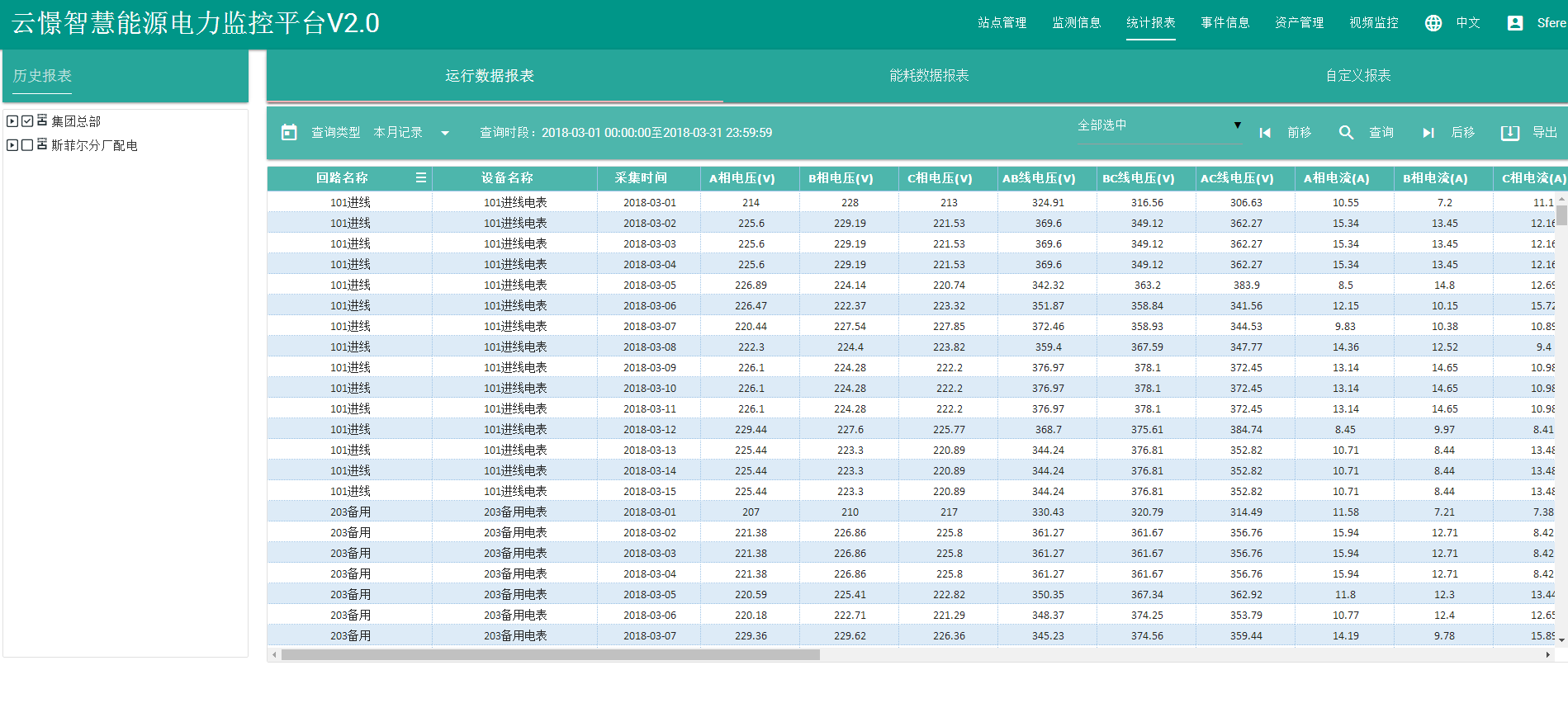

實時數據報表系統
系統對各回路進行動態比較和監視

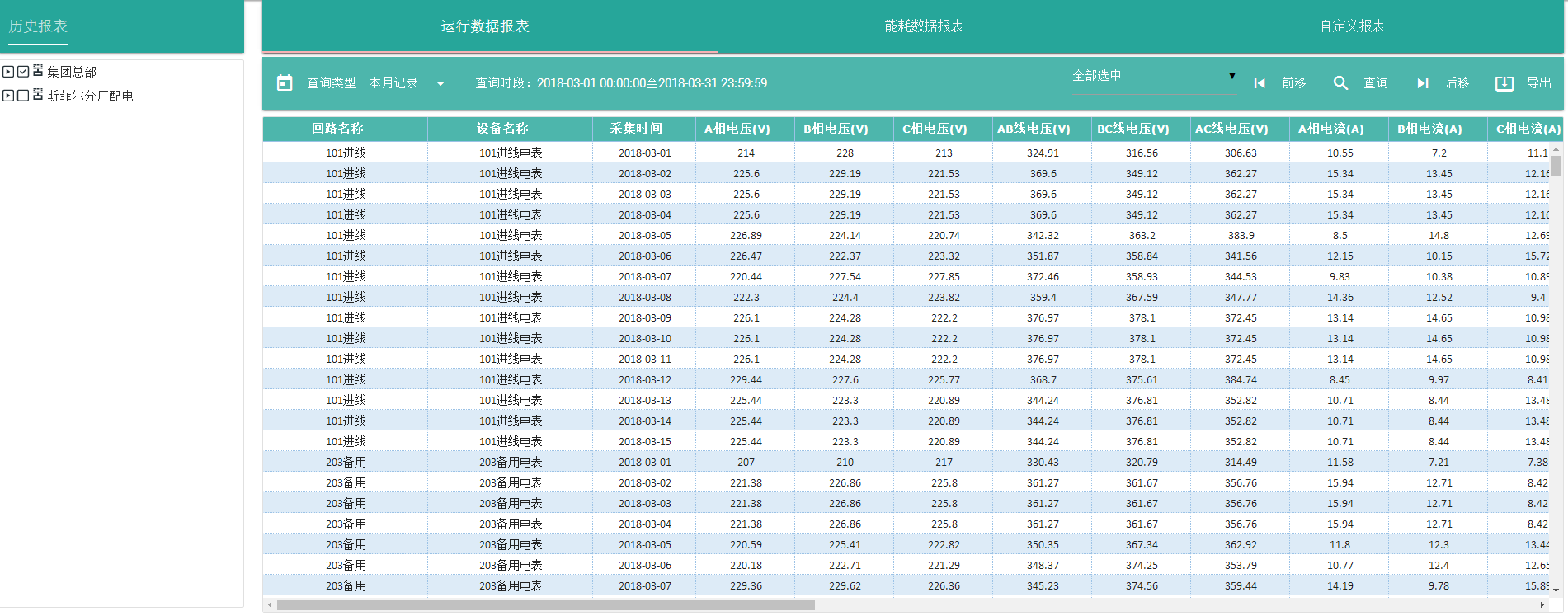

歷史數據報表查詢
系統可提供日?qǐng)?bào)表

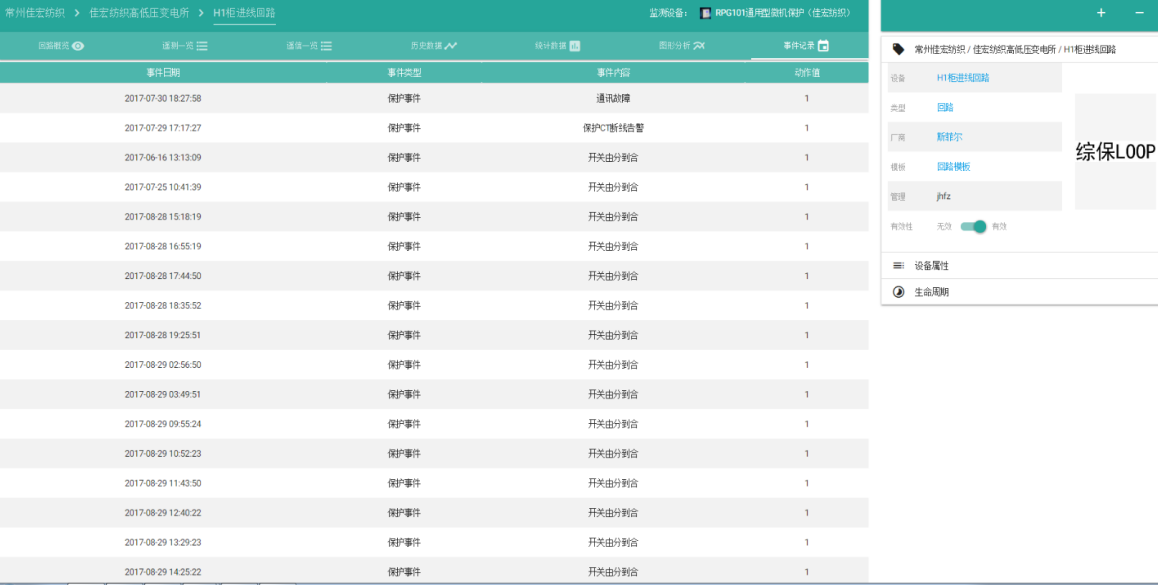

事件記錄及查詢
計算機實時記錄整個系統所有的事件
接口通訊功能
系統具有良好的開放性

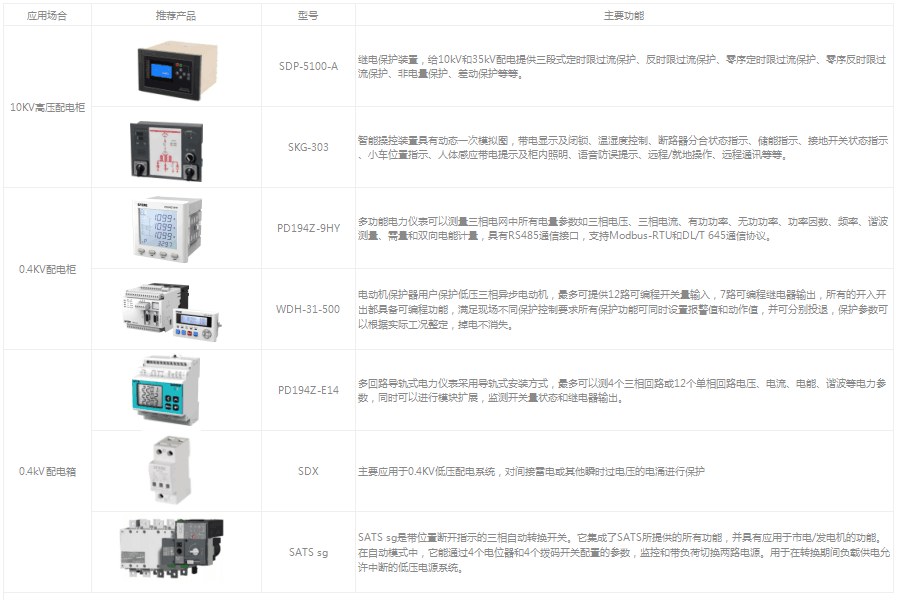

產品介紹
SDP-5100-A系列微機綜合保護裝置
特點
? 保護功能齊備
? 多路狀態監測
? 強大自檢功能
功能
? 集保護
應用
? 10KV高壓配電柜
SKG系列智能操控裝置
特點
? 具有動態一次模擬圖
? 帶電顯示及閉鎖
? 電力綜合參數測量
功能
? 帶電顯示及閉鎖
應用
? 10KV高壓配電柜
PD19系列多功能電力儀表
特點
? 電量測量
? 電能計量
? 電能質量監測
? 3.5寸大屏幕液晶顯示
? 電壓驟升驟降
? 故障錄波
功能
? 測量三相電網中所有電量參數如三相電壓
應用
? 0.4KV配電柜
WDH-31-500電動機保護控制器
特點
? 16種保護功能
? 12路可編程開關量輸入
? 7路可編程繼電器輸出
? 支持抗晃電
功能
? 過載反時限
應用
? 0.4KV配電柜
PD194Z-E系列多回路電力儀表
特點
? 導軌式安裝
? 多回路測量
? 模數化設計
功能
? 三相電壓
應用
? 0.4kV配電箱
SDX系列電涌保護器
特點
? 保護通流量大，響應速度快
? 結構嚴謹
功能
? 對間接雷電或其他瞬時過電壓的電涌進行保護
應用
? 0.4kV配電箱
SATS sg系列自動轉換開關設備
特點
? 切換電流200~3200A
? 切換速度快
? 安全可靠
? 使用靈活
功能
? 在自動模式中，通過4個電位器和4個撥碼開關配置的參數
，監控和帶負荷切換兩路電源。應用
? 0.4kV配電箱
