概述
據統計
，我國火災80%為建筑火災，而電氣則是引發建筑火災的首要因素，電氣火災大部分是短路、泄漏電流、斷路器或線路超負荷等原因引起的。因此，對配電線路漏電引起的電氣火災隱患進行及時有效的監控是防止電氣火災頻發的必要措施GB 50016-2014《建筑設計防火規范》對于需要安裝電氣火災監控系統的建筑或場所做了明確要求。2016年6月1日
參考標準
GB 50016-2014《建筑設計防火規范》
GB 50116-2013《火災自動報警系統設計規范》
GB 14287-2014《電氣火災監控系統》
GB 25506-2010《消防控制室通用技術要求》

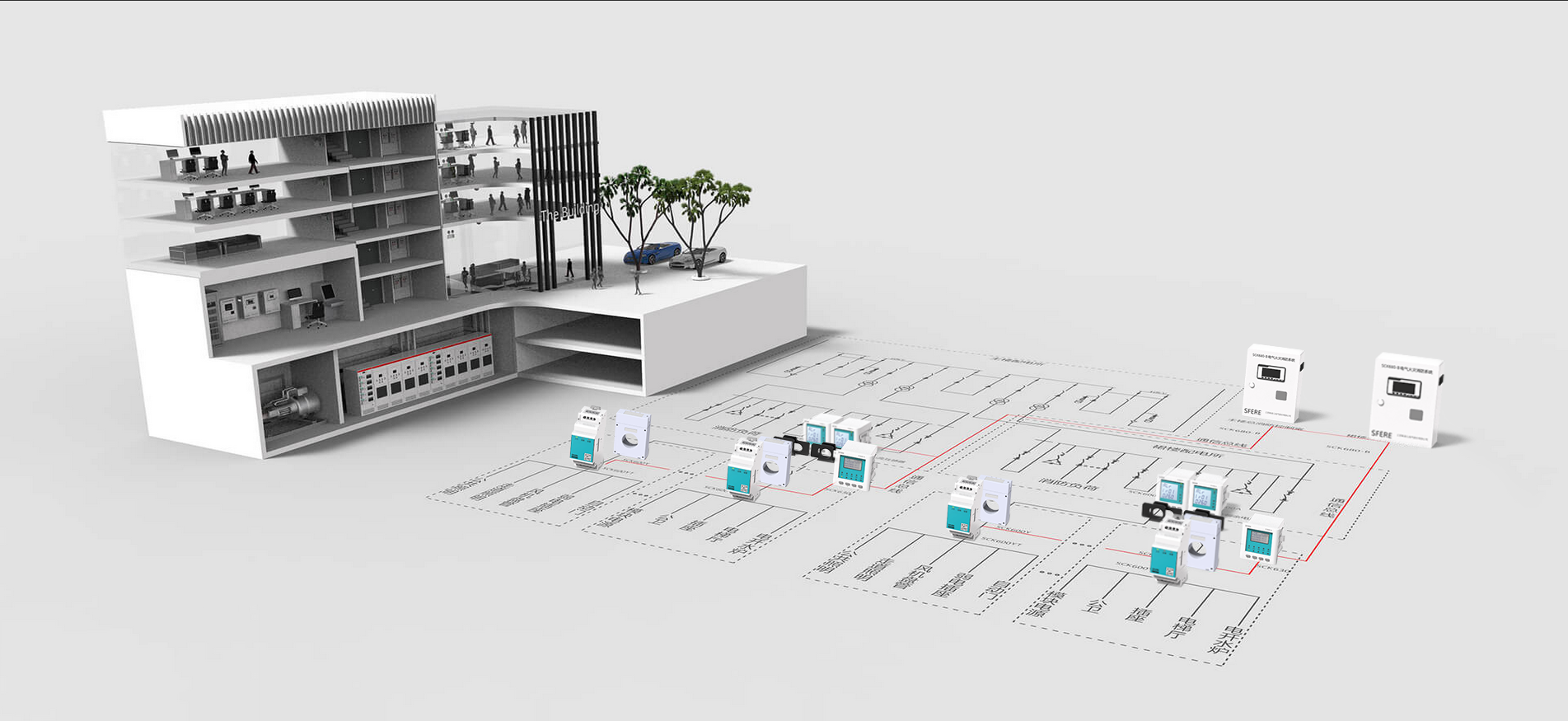

電氣火災監控系統組成

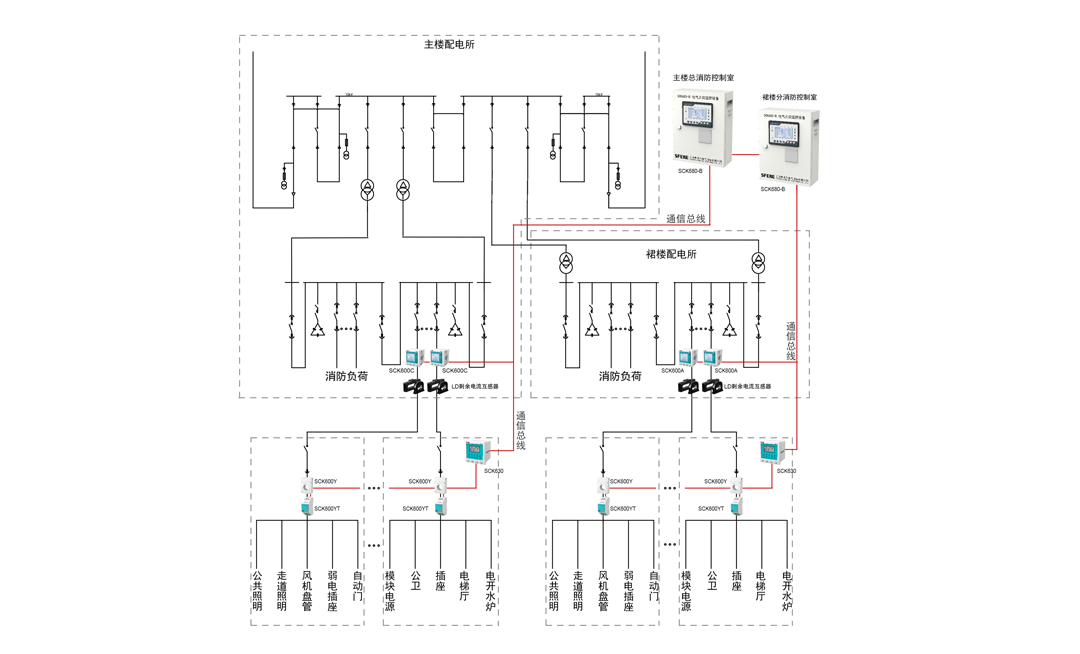

大型建筑或建筑小區
建筑內的消防控制室
剩余電流式電氣火災監控探測器宜設置在第一級配電柜（箱）的出線端（IT系統和消防配電線路不宜設置）
測溫式電氣火災監控探測器宜安裝于接觸或貼近保護對象的電纜接頭
、電纜本體或開關等容易發熱的部位的方式設置。
監控功能

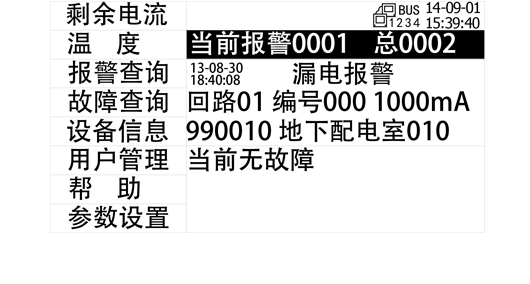

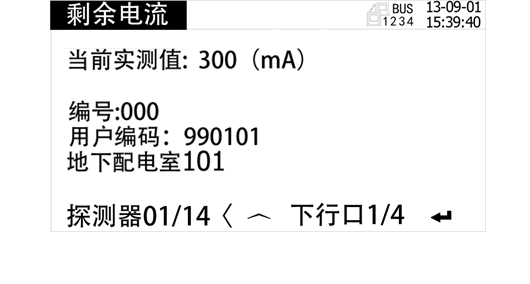

實時監測
系統實時監測各回路的剩余電流及溫度值
，并在主界面顯示詳細回路名稱編號內容以及各類功能按鈕。

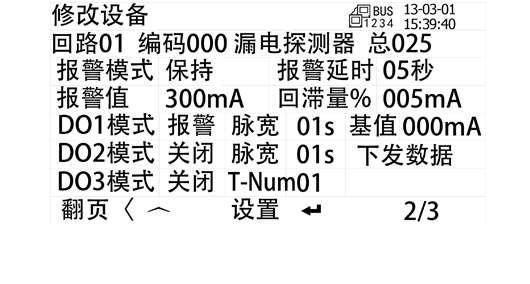

報警設置及提示
系統支持對剩余電流和溫度報警值以及各類回路信息和狀態進行遠程設定
。當回路發生報警時，系統發出聲光報警信號，并自動進行詳盡順序的事件記錄。
報警及故障記錄
監控設備自動記錄發生的越限報警和設備故障記錄，通過報警查詢和故障查詢可查詢到所有記錄
。若記錄條目過多，歷史信息不再需要的時候，可以在“參數設置”中設置清除記錄，這樣就可以清除設備歷史記錄條目。（注：清除記錄需要高級權限）
狀態信息顯示
主界面中可實時顯示當前的報警，并且設備面板上的狀態燈指示當前相對應的系統狀態
。

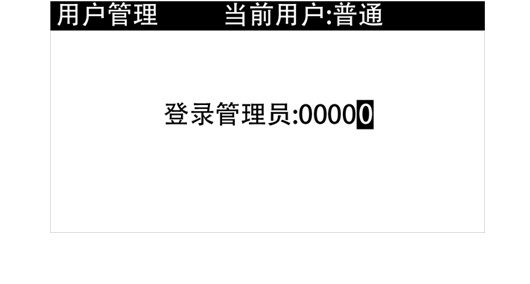

用戶分級管理
控設備系統分二級權限
，分別為普通權限和高級權限，默認用戶為操作員（普通權限）和管理員（高級權限）。通過“用戶管理”菜單登錄、退出管理員權限。
系統運行信息
可在設備信息菜單中查詢探測器信息：各回路漏電探測器和溫度探測器在線數和總數
。
配電柜方案
電氣火災監控和電力監控一體化方案
在饋線柜每個回路安裝一個LD系列剩余電流互感器和NTC溫度傳感器
，以及一臺SCK600C電氣火災監控探測器。SCK600C多功能型電氣火災監控探測器既能監測一路剩余電流和四路溫度
，還能實時探測回路中三相電壓、電流、功率、頻率、功率因數、諧波

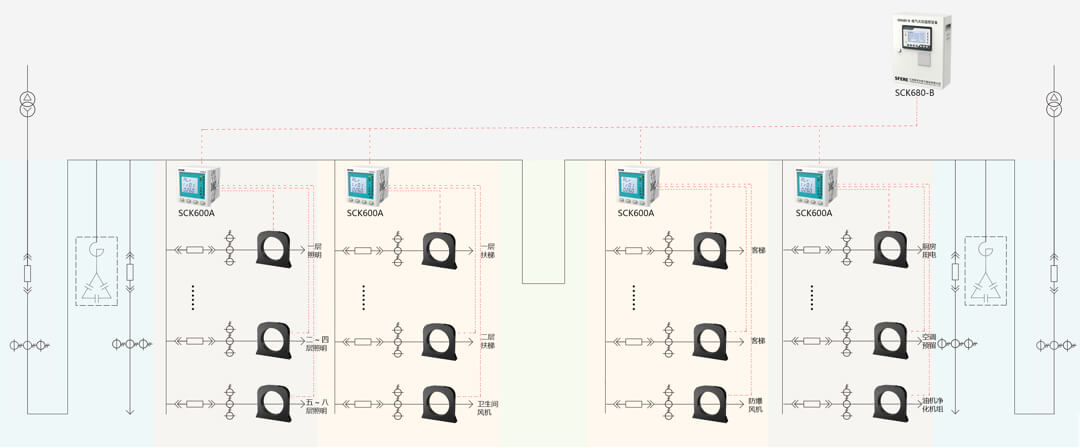

分體式多回路方案
在饋線柜每個回路安裝一個LD系列剩余電流互感器和NTC溫度傳感器
，一面柜子安裝一臺SCK600A系列電氣火災監控探測器。SCK600A系列多回路式電氣火災監控探測器最多可對16個回路進行監測
，每面饋線柜只需安裝一臺SCK600A系列探測器，即可滿足對該柜內回路剩余電流、溫度的實時監測，實現就地顯示和越限報警，既節省了空間，也降低了成本。另外，SCK600A探測器通信可選擇RS485或消防二總線兩種接口，以適應不同的現場情況和上級設備。

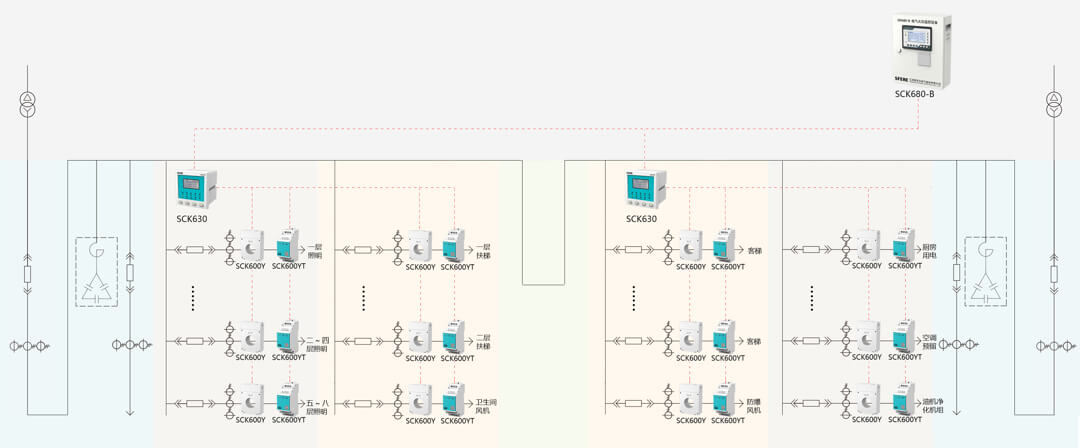

消防二總線一體式方案
在饋線柜每個回路安裝一個SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器和NTC溫度傳感器
，一排或多個配電柜配置一臺SCK630監控單元。SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器均為一體式結構
，導軌式安裝，占用空間小，采用無極性兩線制連接，總線供電，無需另外連接電源，布線簡單。且因?yàn)閮煞N探測器安裝位置不同，分開設置，安裝靈活，后期也便于維護。一臺SCK630監控單元最多可連接32個監控點位，就地實現對饋線回路剩余電流
配電箱方案
監控單元區域監測方案
當供電線路泄漏電流大于500mA時
SCK600Y剩余電流式電氣火災監控探測器

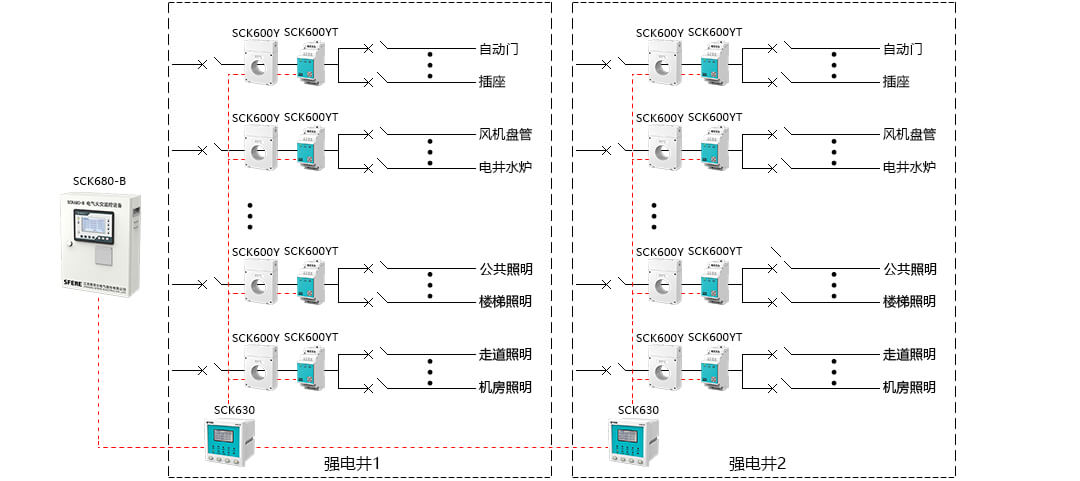

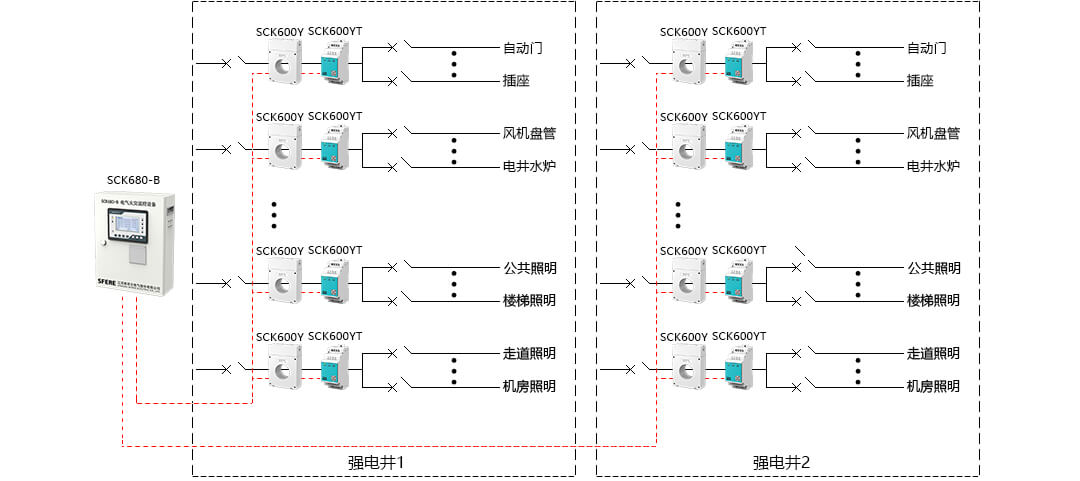

消防二總線一體式方案
在每個配電箱內安裝一個SCK600Y剩余電流式電氣火災監控探測器
、SCK600YT測溫式電氣火災監控探測器和NTC溫度傳感器，SCK600Y剩余電流式電氣火災監控探測器、SCK600YT測溫式電氣火災監控探測器通訊線直接連至電氣火災監控設備。SCK600Y剩余電流式電氣火災監控探測器
、SCK600YT測溫式電氣火災監控探測器均為一體式結構，導軌式安裝

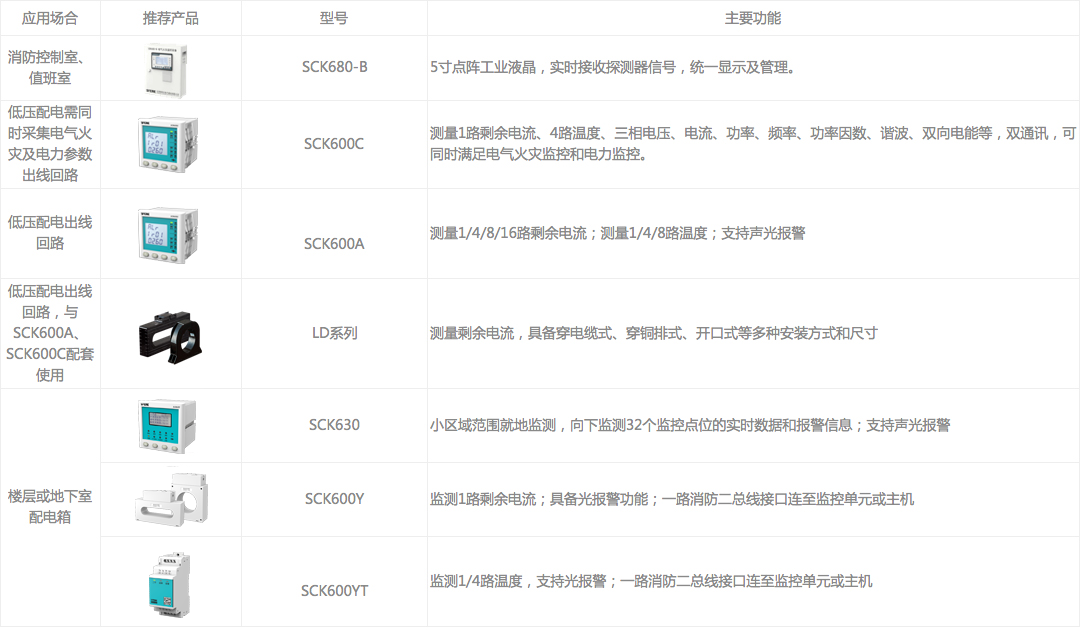

產品介紹

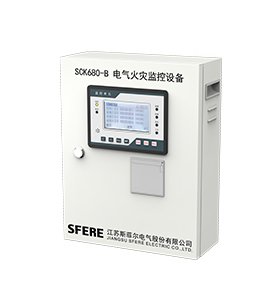

電氣火災監控設備
SCK680-B
特點
? 5寸圖形點陣工業液晶
? 支持中文輸入
功能
? 監控報警
應用場景
? 消防控制室
電氣火災監控探測器

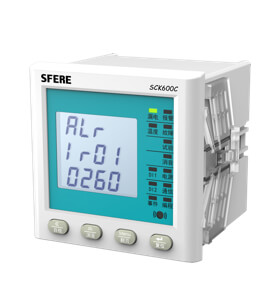

SCK600C
特點
? 具備剩余電流
功能
? 測量電氣火災及電能
應用場景
? 低壓配電柜需同時采集電氣火災及電力參數出線回路
電氣火災監控探測器
SCK600A
特點
? 具備剩余電流、溫度等多種保護功能
? 可實時測量1 / 4 / 8 /16路剩余電流信號
? 可實時測量1 / 4/ 8 路溫度信號
2路開關量輸入
功能
? 監控報警
應用場景
? 低壓配電出線回路

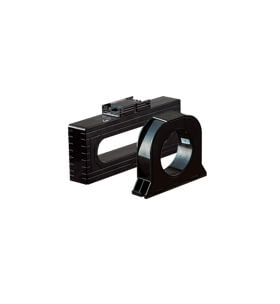

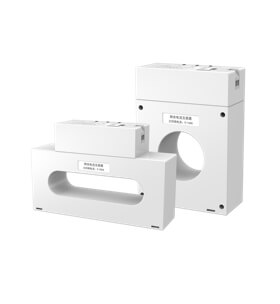

剩余電流互感器
LD
特點
? 測量范圍50~1000mA
? 測量精度1%
? 具備穿電纜式、穿銅排式
功能
? 測量剩余電流
應用場景
? 低壓配電出線回路

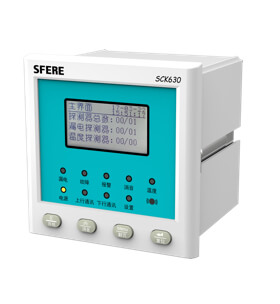

電氣火災監控單元
SCK630
特點
? 圖形點陣工業液晶顯示屏
? 支持中文輸入
功能
? 小區域范圍監測報警，通信
應用場景
? 低壓配電出線回路
剩余電流式電氣火災監控探測器
SCK600Y
特點
? 無極性兩線制連接
功能
? 測量剩余電流
應用場景
? 低壓配電出線回路

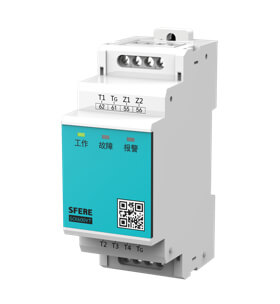

測溫式電氣火災監控探測器
SCK600YT
特點
? 無極性兩線制連接
功能
? 測量剩余電流，并將數據上傳至監控單元或主機
應用場景
? 低壓配電出線回路電纜接頭
